产品特点
1、升降压型双向变换。
2、体积小，高频化减小磁性元件体积和电容体积，相同功率整机比普通IGBT 机型小 1/2。
3、重量轻，相同功率整机重量仅为普通IGBT 机型 1/3。
应用场景
1、燃料电池、液流电池、锂电池等储能。
2、退役电池的梯次利用。
3、光储充、交直流混合微网应用。

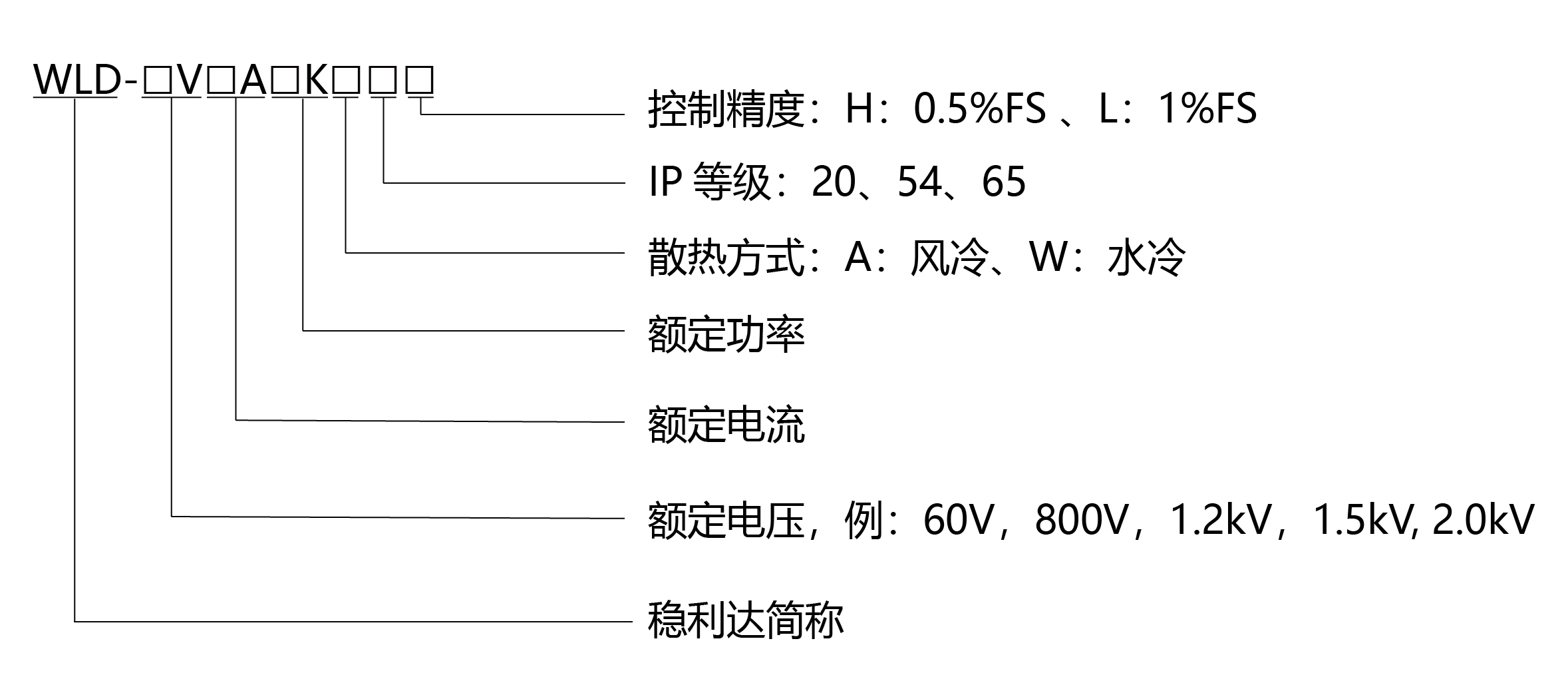

型号说明
产品规格型号参数表
符号注释：●风冷 ●水冷 ★ ±1%FS ★±0.5%FS ■≤5ms ■≤100ms ◆-20℃ ~ +45℃，45℃以上需降额使用 ◆进水口温度<30℃，出水口温度<80℃
|
|
|
高 压 端 |
低 压 端 |
|
|
|
|
|
常规参数 |
|
|
||||||||||||
|
产 品 编 号 |
型
号 |
电 压 范 围 Vdc |
电 流 范 围 A |
效 率 （满载） |
额 定 功 率 KW |
最 大 功 率 KW |
电 压 范 围 Vdc |
恒 功 率 电 压 范 围 |
稳 压 精 度 |
稳 流 精 度 (额 定 功 率) |
响 应 速 度 |
RS485 通道 |
CAN 通道 |
精 度 FS |
散 热 方 式 |
防 护 等 级 IP |
安装方式 （详见规格书） |
工 作 温 度 (℃) |
工作 环境 |
噪 声 |
尺寸 (D*W*H) mm |
重 量 Kg |
|
|
湿 度 |
海 拔 高 度 |
||||||||||||||||||||||
|
0~800 |
0~10 |
≥98% |
4 |
5 |
0~800 |
500~800 |
★ |
★ |
■ |
1 |
1 |
1% |
● |
20 |
左右挂耳安装 |
◆ |
<95%RH |
<4000m |
<45dB |
260*140*100 |
2 |
||
|
0~30 |
6 |
7.5 |
350~800 |
★ |
★ |
■ |
1 |
1 |
1% |
● |
20 |
◆ |
240*170*100 |
3 |
|||||||||
备注：
其他型号可根据客户需求定制
尺寸不包含水嘴、接线端子

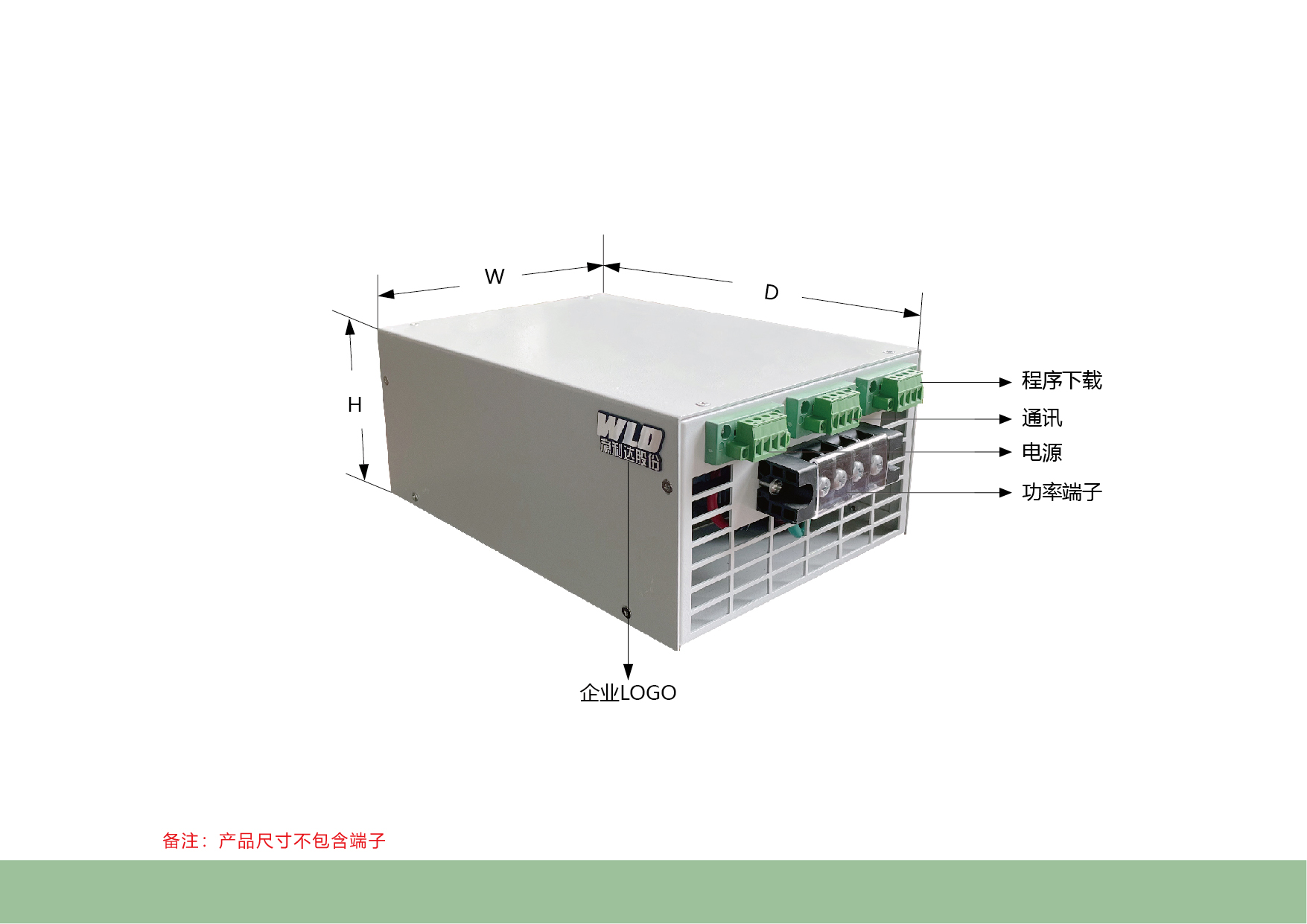

外形尺寸及功能标注参考说明
