一. 系统拓扑图
说明:
1、方案优点在于直流组网,形成直流微网,再通过PCS连接交流网,组成交直流混合微网,后期需要增加光伏、增加储能、增加充电桩等可以方便的直接并入;
2、系统可接入新能源发电装置,新能源发电装置端口,配备防浪涌装置,安全可靠,具备MPPT功能,效率高;
3、各端口配备电能检测表,对电能数据进行计量和统计。
4、EMS控制器管理整个直流微网,功能包括光伏充电、BMS接入、电池过充、过放保护等;

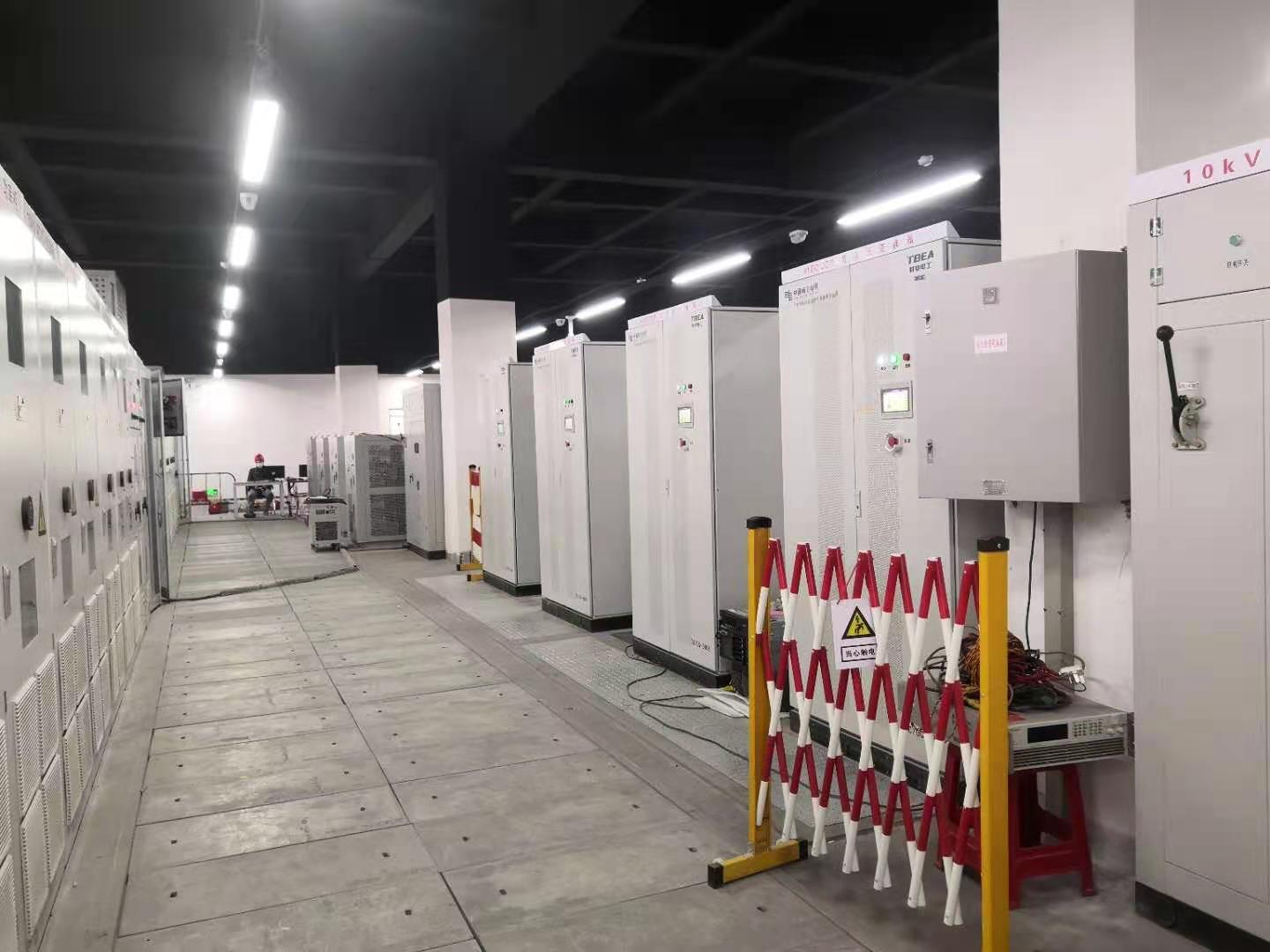

5、系统包含9面柜体。其中包含PCS柜1面,光伏汇流柜3面,交流V2G充电桩2面柜体,光伏储能DCDC柜1面,储能负载DCDC柜1面,直流双枪充电桩2面柜体;
6、系统提供触摸屏,供客户监控数据和触摸实现各种功能;
7、提供一路RS485接口,提供用户遥控、遥测、遥调功能。

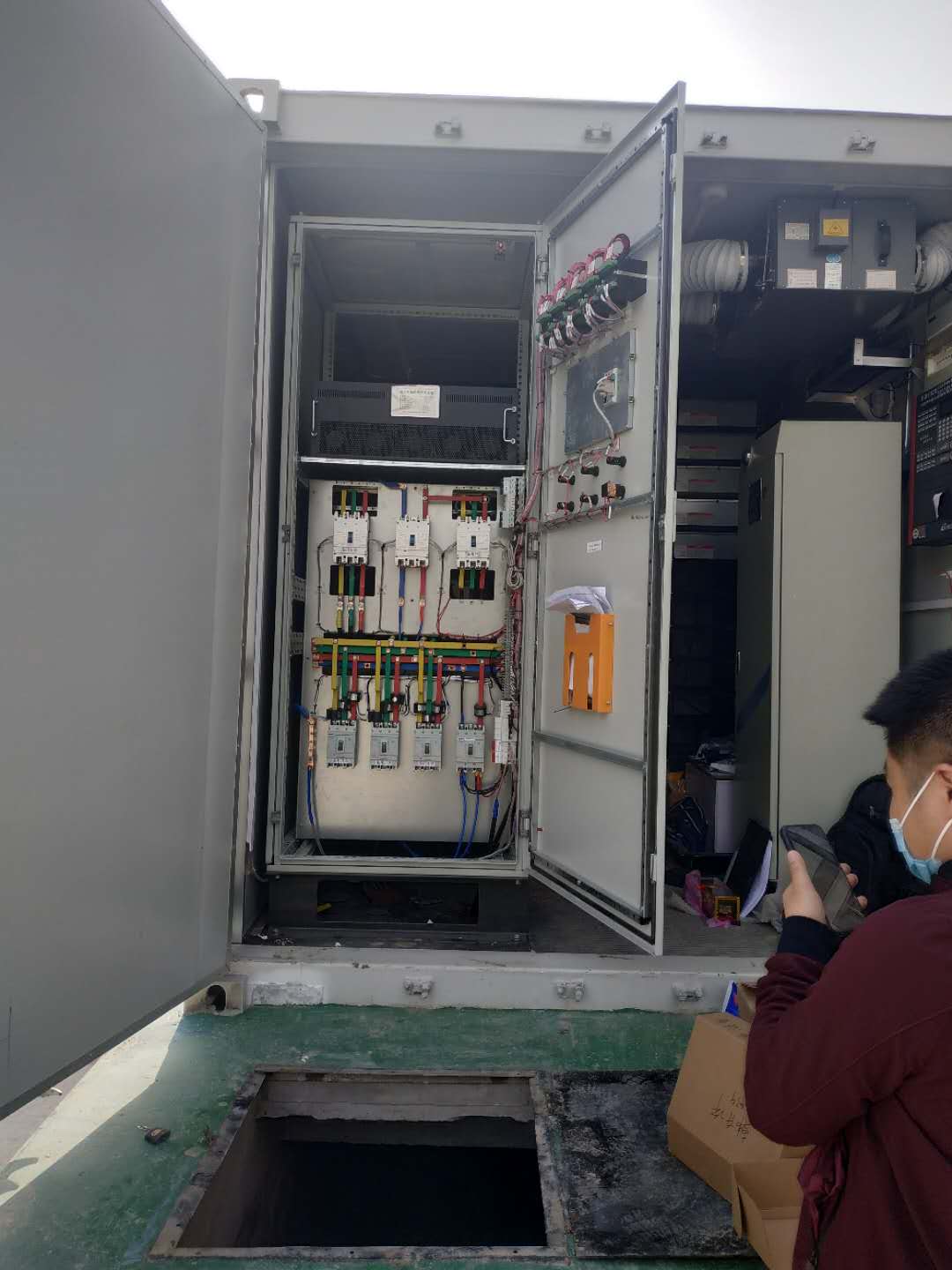

二. PCS柜设计
直流侧参数
电压范围
DC500V~DC850V
直流**大电流
670A
交流并网参数
**大视在功率
275kVA
额定输出功率
250KW
额定电压
AC 400V
电压范围
-15%~+10%
额定电流
361A
**大输出电流
400A
额定频率
50Hz/60Hz
频率范围
±5Hz
THDI
<3%
功率因数
1超前~1滞后(可设置)
交流制式
3W+N+PE
交流离网参数
额定电压
AC 400V
THDU
<1%线性,<5非%线性
额定频率
50Hz/60Hz
过载能力
110%长期
常规数据
**大效率
97.3%
防护等级
IP21
噪音
<65dB
环境温度
-30℃~55℃
冷却方式
智能风冷
相对湿度
0%RH~95%RH,无冷凝
工作海拔高度
2000m,2000~4000m降额使用
机柜尺寸(W*D*H,mm)
1200*800*2050
重量
1350kg
隔离变压器
有
并离网切换
自动
显示及通信
显示
触摸屏
通信
RS485,TCP/IP
