一、 项目介绍
100KW光储充系统，系统设计3路30KWp光伏阵列输入，配置3路光伏DCDC，预留直流负载接口，预留储能电池接口，支持光伏直流并网、光伏直流储能，组成直流微网；系统配置100KW双向储能逆变器，支持峰谷储能和光伏上网，连接交流网。
整个系统为交直流混合微网，提高系统稳定性，兼具直流微网和交流微网功能，方便直流负载和交流负载的接入，支持多能量端口、多能源形式接入。

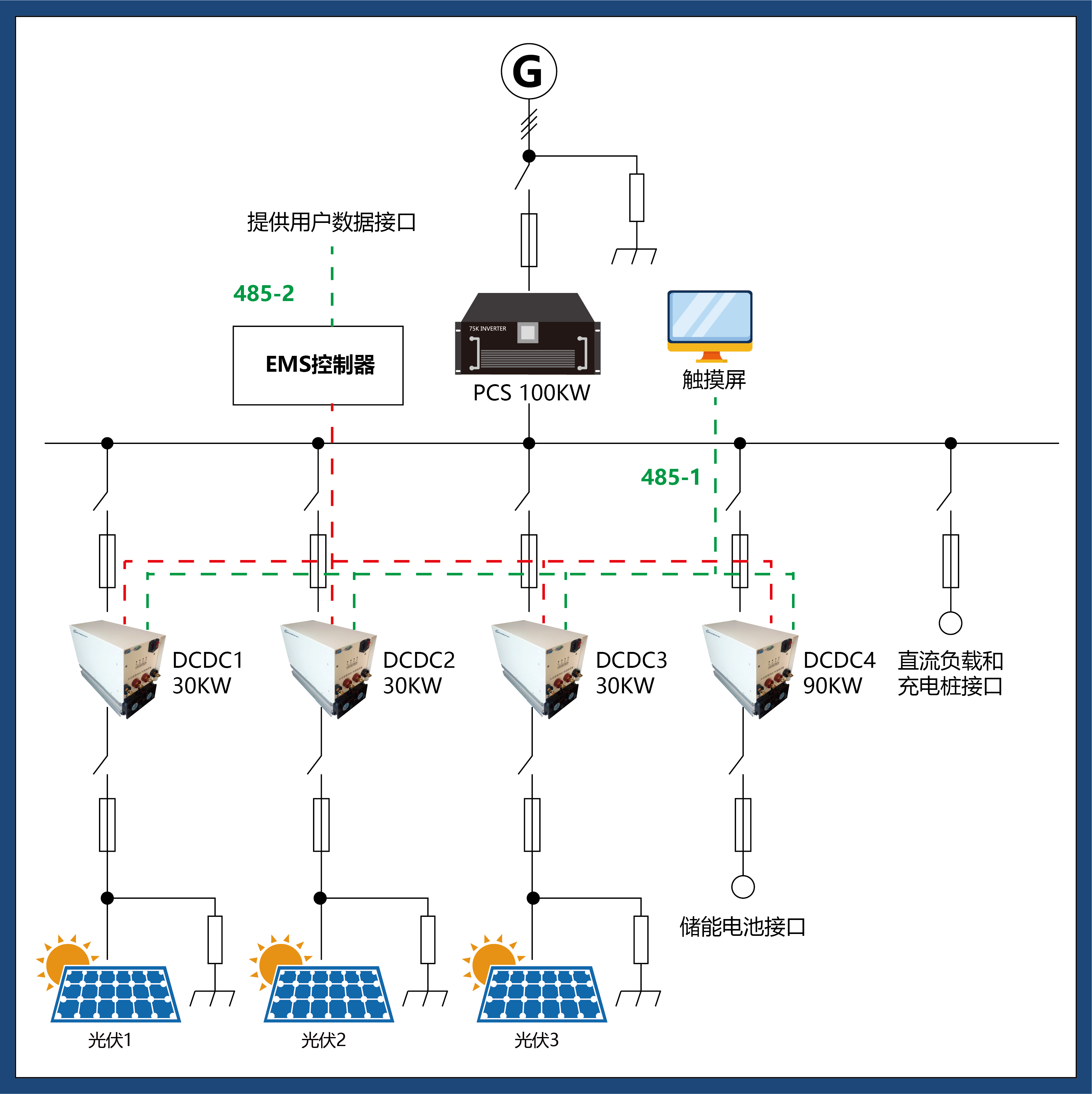

二、 系统图
三、 产品概述
1. 双向储能变流器（PCS）采用三电平结构，50KW/模块设计，支持模块化并联，支持并离网切换，满足离网条件下100%不平衡负载。
2. 光伏DCDC，全数字化设计，支持双向MPPT，支持直流储能，支持直流并网，MPPT和恒压自动切换。
3. EMS控制器，对内支持设备级能量管理、功率管理，毫秒级响应，对外支持通信转发，实现用户EMS对本地系统的遥调、遥测和遥信。实现交直流混网的本地管理，提高混网的稳定性。
四、 电气参数
4．1 120A30KW光伏DCDC电气参数
|
序号 |
电气类目 |
详细类目 |
规格 |
|
1 |
直流电压 |
光伏侧直流电压 |
范围：0-800Vdc |
|
母线侧直流电压 |
范围：0-720Vdc |
||
|
2 |
直流电流 |
光伏侧直流电流 |
不大于120A |
|
母线侧直流电流 |
不大于120A |
||
|
3 |
转换效率 |
高压750V，低压450V |
98%（实验条件下取得） |
|
4 |
额定功率 |
|
30KW |
|
5 |
工作模式 |
恒压、恒流 |
可设置，MPPT、恒压自动切换 |
|
6 |
电压稳定度 |
静态 |
±1% |
|
动态 |
±3% |
||
|
7 |
电流稳定度 |
静态 |
±1% |
|
动态 |
±3% |
||
|
8 |
通信接口 |
RS485，全隔离 |
Modbus RTU协议 |
|
CAN2.0A/B，全隔离 |
**1M/S |
||
|
9 |
供电方式 |
220Vac或直流定制 |
|
|
10 |
设置方式 |
通信方式通过PC或上位机设置 |
|
|
11 |
保护 |
高压侧过压、欠压保护，低压侧过压、欠压保护，过流保护，过温保护，通讯保护，保护解除后可自动恢复工作 |
|
|
12 |
尺寸 |
390*185*270mm（深宽高） |
|
|
13 |
重量 |
18kg |
|
|
14 |
操作方式 |
可自动或通信控制 |
|
|
15 |
散热方式 |
风冷 |
|
4.2 PCS电气参数（50KW模块2并联成100KW）
|
序号 |
电气类目 |
详细类目 |
规格 |
|
1 |
直流侧 |
直流电压范围 |
650~800Vdc |
|
最大直流电流 |
75A |
||
|
最大直流功率 |
55KW |
||
|
2 |
电网侧 |
额定电网电压 |
400Vac（-10% ～ +10%） |
|
最大输出电流 |
75A |
||
|
额定电网频率 |
50Hz（允许范围47~51.5Hz） |
||
|
额定输出功率 |
50KW |
||
|
功率因数 |
0.99（超前）-0.99（滞后） |
||
|
总电流畸变率 |
< 3%（额定功率） |
||
|
电压制式 |
三相四线+地线（3W+N+PE） |
||
|
过载能力（相对额定功率） |
110%持续，120% 1分钟 |
||
|
3 |
系统参数 |
**效率 |
98% |
|
冷却方式 |
强迫风冷（保证必要的通风量） |
||
|
防护等级 |
IP20 |
||
|
相对湿度 |
<95%（无凝露） |
||
|
工作温度 |
-25℃ -- +55℃ |
||
|
满载海拔 |
3000m |
||
|
通信接口 |
RS485/CAN2.0 |
||
|
BMS接入 |
允许 |
||
|
尺寸（W*D*H mm） |
440*600*220 |
||
|
重量 |
约40Kg |

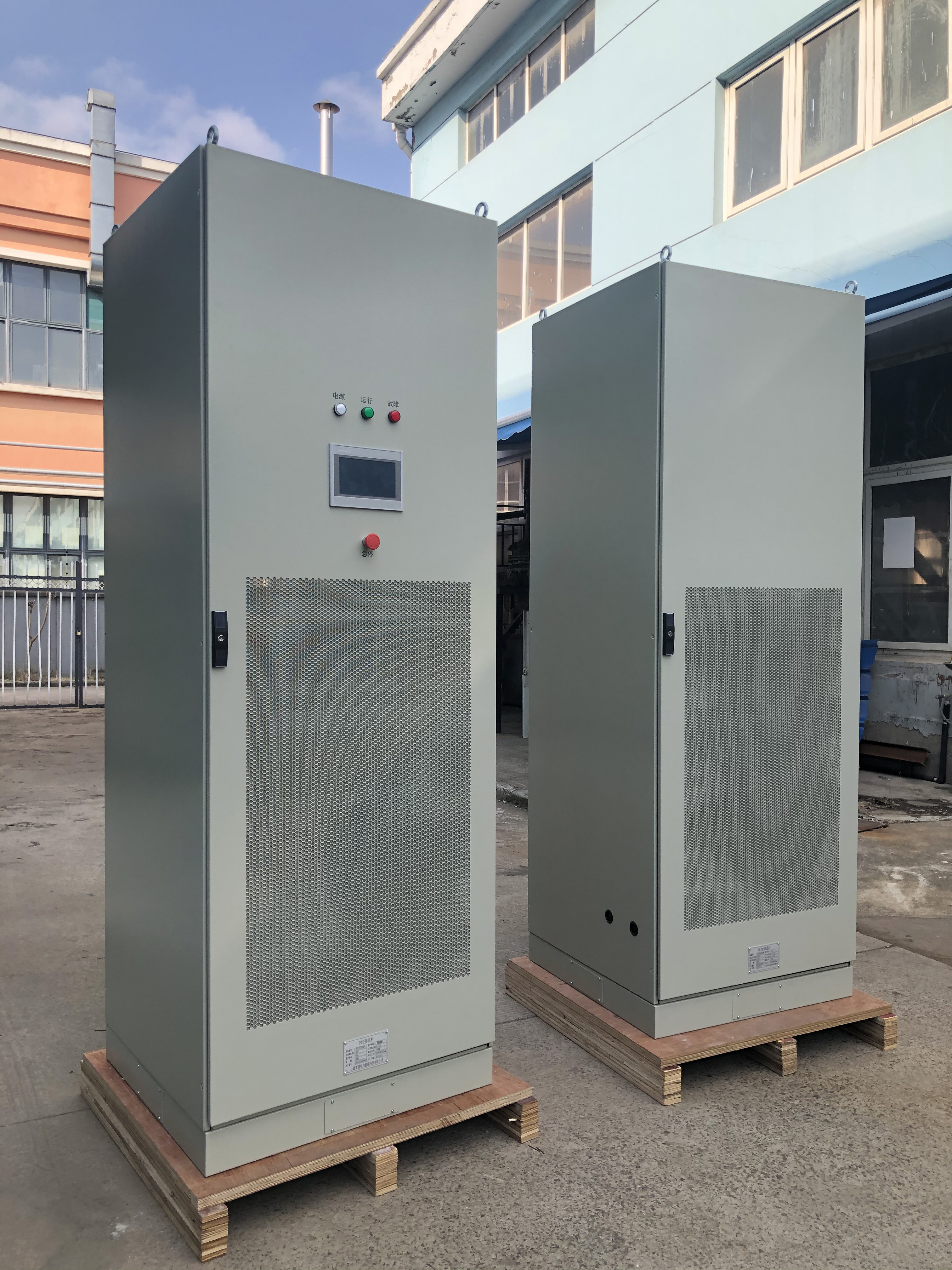

4.3 直流微网柜参数
|
序号 |
电气类目 |
详细类目 |
规格 |
|
1 |
光伏侧 |
电压 |
0—800Vdc |
|
额定功率 |
90KW |
||
|
最大输入电流 |
360A |
||
|
光伏接入方式 |
汇流后接入MC4端子 |
||
|
MPPT路数 |
3 |
||
|
MPPT效率 |
99% |
||
|
2 |
输出侧 |
电压 |
650-800Vdc |
|
最大电流 |
360A |
||
|
最大功率 |
90KW |
||
|
3 |
设置方式 |
RS485方式通过PC上位机设置 |
|
|
4 |
工作模式 |
电网取电 |
|
|
5 |
通信 |
RS485 |
Modbus RTU (隔离) |
|
CAN |
CAN2.0A/B(隔离) |
||
|
6 |
散热方式 |
带有风扇 |
强制风冷 |
|
7 |
尺寸 |
宽×深×高 |
800×800×2300mm |
|
8 |
重量 |
Kg |
130Kg |
4.4 PCS储能变流柜参数
|
序号 |
电气类目 |
详细类目 |
规格 |
|
1 |
电网侧 |
额定电网电压 |
400Vac（-10% ～ +10%） |
|
最大输出电流 |
150A |
||
|
额定电网频率 |
50Hz（允许范围47~51.5Hz） |
||
|
额定输出功率 |
100KW |
||
|
功率因数 |
0.99（超前）-0.99（滞后） |
||
|
总电流畸变率 |
< 3%（额定功率） |
||
|
离网电压畸变率 |
< 4% |
||
|
低电压穿越 |
可选 |
||
|
电压制式 |
三相四线+地线（3W+N+PE） |
||
|
过载能力（相对额定功率） |
110%持续，120% 1分钟 |
||
|
2 |
直流侧 |
电压 |
650-800Vdc |
|
最大电流 |
150A |
||
|
最大功率 |
100KW |
||
|
3 |
设置方式 |
RS485方式通过PC上位机设置 |
|
|
4 |
工作模式 |
电网取电 |
|
|
5 |
通信 |
RS485 |
Modbus RTU (隔离) |
|
CAN |
CAN2.0A/B(隔离) |
||
|
6 |
散热方式 |
带有风扇 |
强制风冷 |
|
7 |
尺寸 |
宽×深×高 |
800×800×2300mm |
|
8 |
重量 |
Kg |
160Kg |
