■ 补偿原则:全面规划、合理布局、分级补偿、就地平衡;

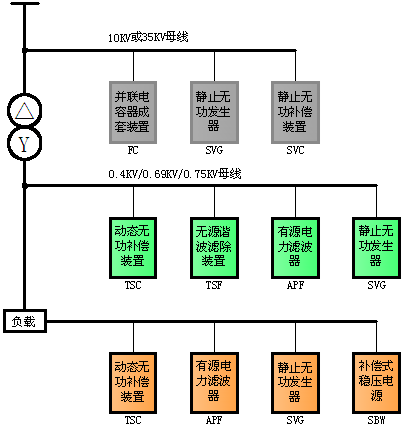

■ 多种方式:可以分高压补偿、低压集中补偿、负载就地补偿三种方式;
■ 混合补偿:可采用SVG+FC、APF+TSC、APF+TSF、SVG+APF等多种组合的补偿。
高压补偿方案介绍
某橡胶股份有限公司35KV变电站工程
高压无功自动补偿兼滤波装置方案
1、系统概况
本期主变容量2×12500KVA,终期2×12500KVA。选用油浸式三相有载调压变压器。本期主变参数如下: 电压比:35±3×2.5%/10KV 阻抗电压:Uk=7.5% 接线组别:YNd11
2、补偿设备
l 型号:W-TBB10-3750/417-AK
l 数量:2套(3750Kvar+3750Kvar)
3、装置构成:
无功自动补偿装置为在线自动投切补偿装置,主要由电压无功综合自动控制装置、综合保护装置、真空接触器、电压互感器、电流互感器、串联电抗器、避雷器、接地开关、并联电容器组等控制保护器件组成。
本装置为柜式结构,无功自动补偿分为10kVⅠ段母线3750Kvar和10kVⅡ段母线3750Kvar,根据补偿原理图(图中Ⅰ、Ⅱ母电容器接线柜、联络柜、进线柜、PT柜为原有设备),10kVⅠ、Ⅱ段母线无功自动补偿分别由3面电容器柜(3x1250 Kvar)组成,10kVⅠ、Ⅱ段无功自动补偿装置由一套电压无功综合自动控制装置控制,电容器投切由真空接触器完成。
5、一次接线方案



1、方案设计
某企业变压器参数:1#变容量:5000KVA;2#、3#、4#变容量均为3000KVA;5#、6#均为1000KVA动力变,有10KV母线供电。根据现场用电的实际情况,选择动态无功补偿设备方案,在变压器10kv侧安装高压动态无功补偿装置(SVG),实现动态无功补偿。整套设备用以提高系统功率因数、改善电能质量、稳定电网以及节能降耗、降低运行成本等目的。
综合考虑其基波补偿和谐波滤除等各种因素,采用一部分固定补偿装置(FC),分H5、H7、H11三支滤波通道,安装容量为3000kvar;高压动态无功补偿装置(SVG),单台容量设计为3000kvar。
2、SVG一次接线图


3、产品特性
本项目设计选用成熟、可靠、先进、实用的,基于DSP全数字控制系统的SVG新型动态无功补偿装置。主要元器件选用国外著名公司的进口产品,IGBT或IGCT采用原装进口优质元件,导通一致性好、压降小、热阻小,最适合高压SVG装置的长期可靠运行;
l 公司采用国际先进的系统仿真软件,对谐波潮流、谐波阻抗、系统设置、操作过电压等进行仿真计算,保证系统不同运行工况条件下,所设计的滤波器不与系统产生并联谐振和谐波放大;
l 控制柜抗干扰能力强,控制系统响应时间快,可靠性高;
l 采用全数字控制系统;
l 监控系统采用一体化工作站,人机界面友好,方便用户使用和维护。
低压补偿方案介绍
案例:某轮胎制造公司现场测试数据:
变压器参数:2000KVA; 10KV/0.4KV; 6%; DYn11;
功率参数:有功功率(P)763KW; 视在功率(S) 1185KVA;
无功功率(Q):915KVAr; 功率因数:0.63。
谐波参数:
|

  |

				 基波  |

				 H3  |

				 H5  |

				 H7  |

				 H11  |

				 H13  |

				 THD %  |

|
				 谐波电流  |

				 1676 A  |

				 13 A  |

				 243 A  |

				 51 A  |

				 70 A  |

				 19 A  |


  |

|
				 谐波电压  |

				 395 V  |

				 0.8 %  |

				 2.3 %  |

				 0.9 %  |

				 1.5 %  |

				 0.5 %  |

				 3.64%  |

根据以上数据,我们将制定多种解决方案,以供选择应用。

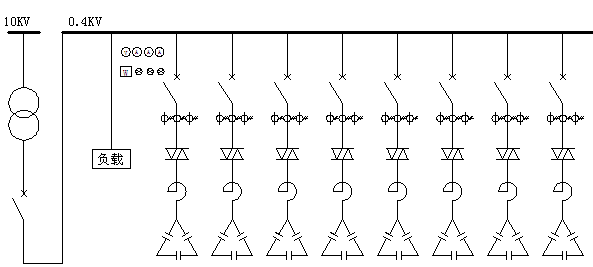

方案1:TSF无源滤波补偿方案
设计3次、4次、5次、7次、11次多频点滤波支路,一次接线方案如下图:


方案特点:
■ 采用LC无源滤波电路,由多频点的8条滤波补偿支路组成。
■ 补偿总容量(有效输出)700KVAr,安装容量1575 KVAr,目标功率因数0.95。
■ 采用株洲南车晶闸管模块为电子开关,投切过程无涌流、无过电压、无电弧重燃现象。
■ 效果预测:5次、7次、11次谐波电流吸收率可达70%以上,注入公共连接点谐波电流满足GB/T14549-93标准要求。功率因数可达≥0.95。
■ 运行稳定可靠,性价比高。
方案2:TSC调谐型动态补偿方案
一次接线方案如下图:


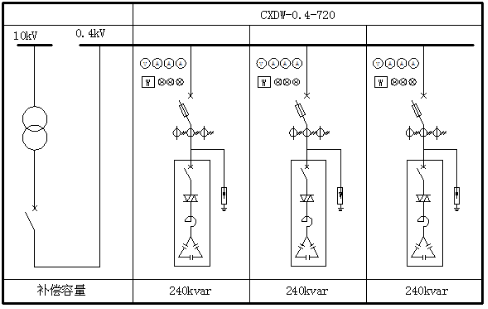

方案特点:
■ 采用电容器、串联电抗器的方法,使调谐频率低于网络中产生的**次谐波的频率,致使该装置在工频时呈容性,改善功率因数,在谐波频率时呈感性,防止谐波放大。
■ 补偿总容量720KVAr(有效输出),安装容量960 KVAr。
■ 整柜由8只抽拉式补偿模块组装而成,具有工艺美观、维护方便、可现场增容等优点。
■ 采用西门康晶闸管模块组成电子开关,动态跟踪负载变化。

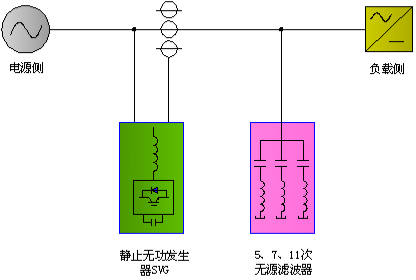

方案3:SVG(静止无功发生器)+FC无源滤波器方案
补偿电路如下图所示:


方案特点:
■ 由静止无功发生器SVG与无源滤波器的混合补偿。
■ 静止无功发生器额定容量为350 KVAr,无源滤波器补偿容量为350 KVAr。
■ SVG具有三种运行模式:即容性运行、感性运行、空载运行。具有连续、快速、动态补偿的特点。
■ 可实现0~700kVAr的无极调节,使功率因数始终保持在1.0。
■ 5、7、11次谐波滤除率>70%。

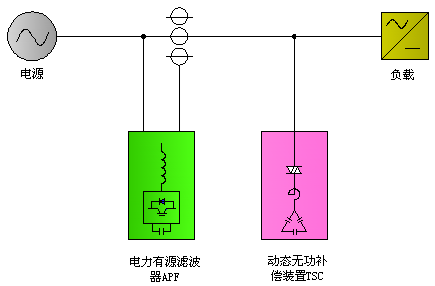

方案4:APF(电力有源滤波器)+TSC(动态无功补偿)补偿电路接线示意图:


方案特点:
■ 由电力有源滤波器(APF)与动态无功补偿装置(TSC)组成的混合并联补偿。
■ APF承担负载产生的谐波电流的补偿;TSC承担无功功率的补偿。
■ TSC无功补偿总容量700kVAr,APF容量为300A。
■ APF一机多能,具有补偿负载谐波电流,补偿无功实现三相平衡等功能,谐波电流补偿范围2-50次,动态响应时间80uS。
■ 有源和无源混合使用,发挥各自特性与优点。可达到电流总谐波畸变率(THD)低于5%,功率因数大于0.95的设计目标。
三、四种方案的特点与功能、性能对比:
|
				 功能、性能特点  |

				 有源滤波加 动态补偿  |

				 SVG 加FC  |

				 无源滤波兼 无功补偿  |

				 动态无功补偿  |

|
				 谐波滤除功能  |

				 有  |

				 有  |

				 有  |

				 无  |

|
				 无功补偿功能  |

				 有  |

				 有  |

				 有  |

				 有  |

|
				 响应速度  |

				 80μS  |

				 80μS  |

				 20mS  |

				 20mS  |

|
				 谐波滤除率  |

				 >85%  |

				 主次>70%  |

				 主次>70%  |

				 ——  |

|
				 谐波滤波次数  |

				 2~50次  |

				 5、7、11次  |

				 5、7、11次  |

				 ——  |

|
				 功率因数  |

				 ≥0.92  |

				 1.0  |

				 ≥0.92  |

				 ≥0.92  |

|
				 谐波达标  |

				 达标  |

				 达标  |

				 达标  |

				 不达标  |

|
				 保护功能  |

				 具备  |

				 具备  |

				 具备  |

				 具备  |

|
				 运行方式  |

				 全自动  |

				 全自动  |

				 全自动  |

				 全自动  |

|
				 价格相比  |

				 高  |

				 高  |

				 较低  |

				 低  |

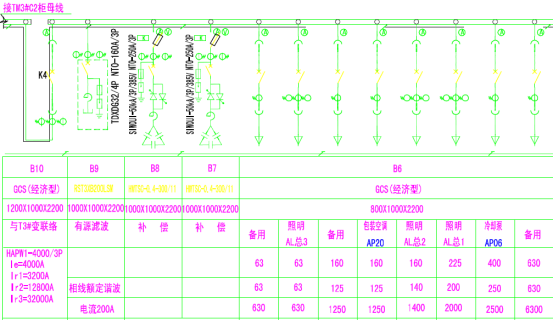

某研究院设计图:(TSC+APF)

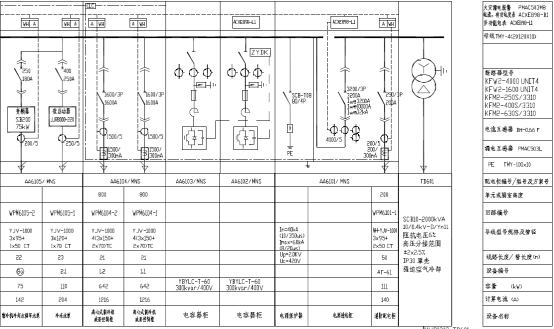

中化化工科学技术研究总院设计图:(就地电压补偿)

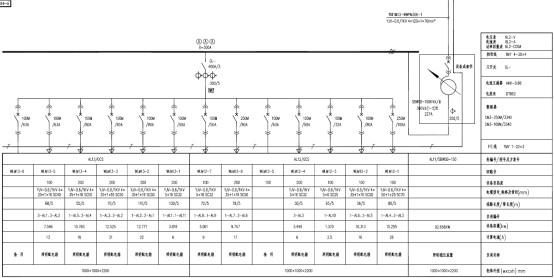

安徽省纺织工业设计院图:(TSC+APF)


SVG典型设计图:
